Nach erfolgtem Baugrubenaushub wird das geplante Gebäude gemäß der Baugenehmigung „feinabgesteckt“.Die Gebäudeaußenkanten werden auf Schnurgerüste übertragen und mit Nägeln kenntlich gemacht.

Zwischen den Nägeln gespannte Schnüre zeigen die Gebäudeaußenseiten an. Auf Wunsch können statt der Gebäudeaußenkanten auch die maßgebenden Achsen des Gebäudes auf die  Schnurgerüste übertragen werden (zumeist bei größeren Bauvorhaben).

Desweiteren wird ein Höhenbezugspunkt angegeben. Wie bei der Grobabsteckung erhält der Bauherr bzw. die Baufirma ein Absteckprotokoll zur Dokumentation und Kontrolle.

IMG_0704
Baugrube mit Schnurgerüsten

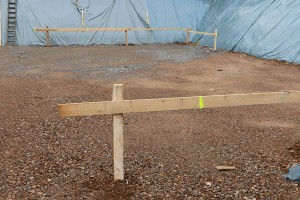

IMG_0686
Schnurgerüste mit markierten Nägeln

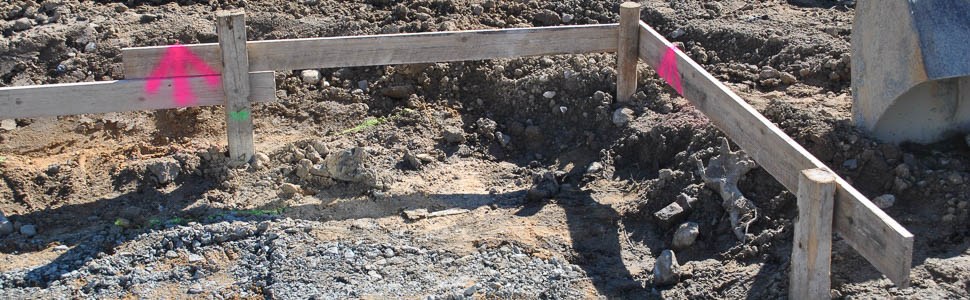

DSC_0611
Abstecken der Nägel auf das Schnurgerüst

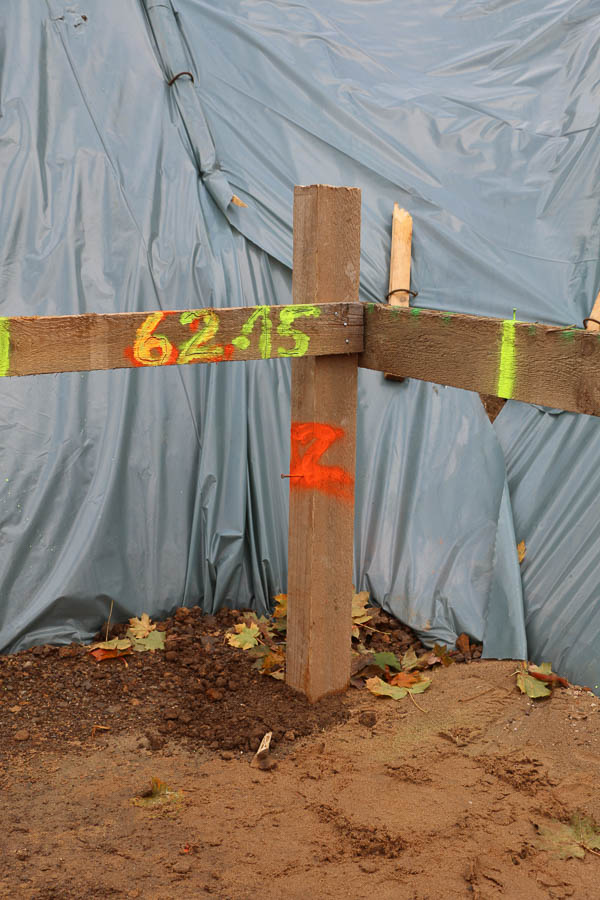

IMG_0719
Höhnangabe







absteckung-fein
Absteckriss Feinabsteckung
